Автоматичний магнітний плоскошліфувальний верстат SMP40100AHD 406×1020 мм

Автоматична магнітна шліфувальна машина SMP40100AHD 406×1020 мм

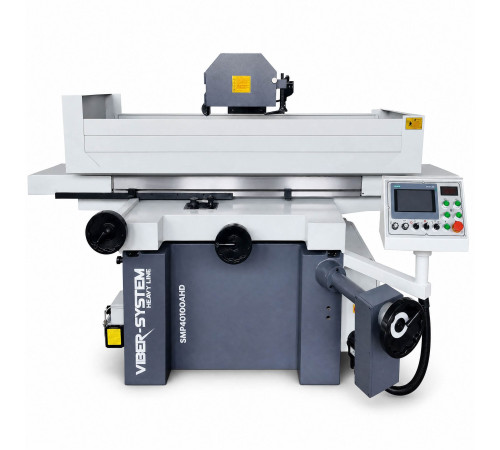

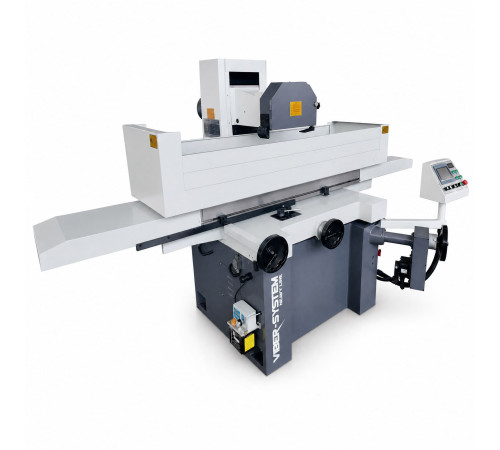

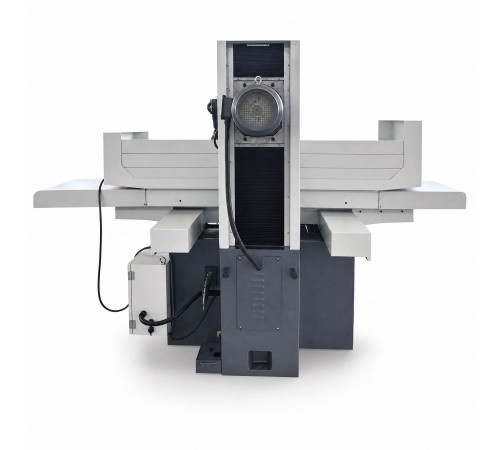

SMP40100AHD — це автоматичний магнітний плоскошліфувальний верстат з робочим столом 406 x 1020 мм, призначений для прецизійного шліфування плоских поверхонь, деталей машин, компонентів прес-форм, плит, основ, напрямних та деталей інструментів. Верстат оснащений ПЛК-керуванням, сервоприводом з вертикальною віссю, гідравлічним переміщенням столу та магнітним патроном 400 x 1000 мм, що забезпечує повторювану обробку в автоматичному циклі.

Модель буде корисною в інструментальних цехах, виробничих цехах, ремонтних майстернях та компаніях, що займаються обробкою деталей машин, елементів прес-форм, плит, основ, смуг, напрямних та деталей, що потребують рівної та повторюваної поверхні.

Ключові характеристики:

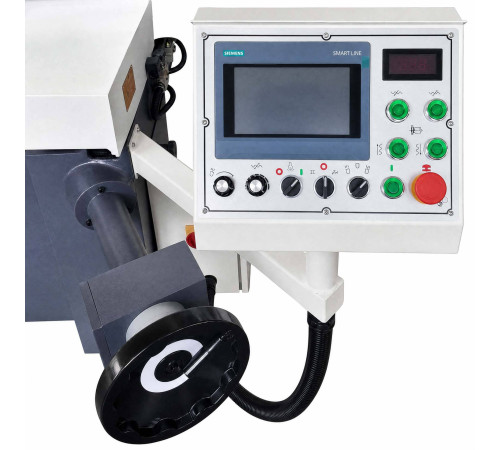

• Автоматичне шліфування: Здійснюється завдяки сучасній системі ПЛК-керування та сенсорному екрану.

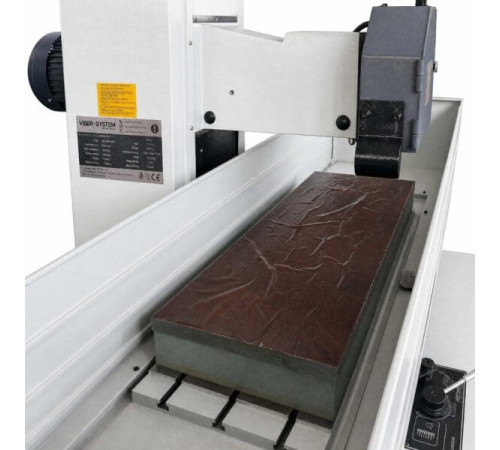

• Робочий стіл: Розміром 406 × 1020 мм з магнітним тримачем 400 × 1000 мм.
• Навантаження: Максимальне навантаження на стіл з магнітним тримачем становить 600 кг.
• Приводи та подачі: Сервопривід з вертикальною віссю для точної автоматичної подачі, гідравлічне поздовжнє переміщення столу.
• Регулювання подачі: Автоматична вертикальна подача (0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 мм/хід), швидка вертикальна подача 460 мм/хв, поперечна подача на поділку ручки 0,02 мм, автоматична поперечна подача 0,1–8 мм/хв, швидкість переміщення 990 мм/хв.
• Параметри шліфування: Швидкість робочого столу 7–23 м/хв, розміри шліфувального круга 350 × 40 × 127 мм, швидкість шпинделя 1450 об/хв, шорсткість поверхні до Ra 0,63 мкм, відстань від осі шпинделя до столу 580 мм.
• Потужність двигунів: Шпиндельного двигуна — 5,5 кВт, гідравлічного двигуна — 2,2 кВт, двигуна охолоджувальної рідини — 0,125 кВт, серводвигуна вертикальної осі — 0,5 кВт, двигуна перехресної подачі — 0,04 кВт. Загальна потужність машини — 9 кВт.

Автоматична робота та точне керування:

Шліфувальний верстат SMP40100AHD призначений для повторюваної та точної обробки плоских поверхонь. ПЛК-керування забезпечує автоматичні цикли шліфування, а сервопривід вертикальної осі забезпечує точне регулювання подачі шліфувального круга. Діапазон автоматичної вертикальної подачі включає значення 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 мм/хід, що дозволяє налаштувати робочі параметри відповідно до матеріалу та вимог до якості.

Гідравлічний рух столу та стабільна конструкція:

Верстат оснащений гідравлічною системою поздовжньої подачі столу, яка забезпечує плавне та повторюване шліфування зі швидкістю від 7 до 23 м/хв. Стабільна конструкція включає колонку зі сталевою напрямною для підвищеної жорсткості та шліфувальну головку з прецизійним шпиндельним вузлом на роликових підшипниках.

Зовнішні аксесуари в комплекті:

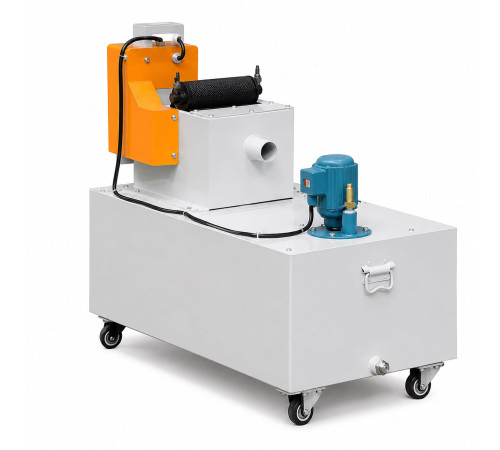

• Система охолодження: Включає бак, насос та подачу рідини в зону шліфування для зменшення нагрівання заготовки і круга, вимивання частинок та покращення якості поверхні.

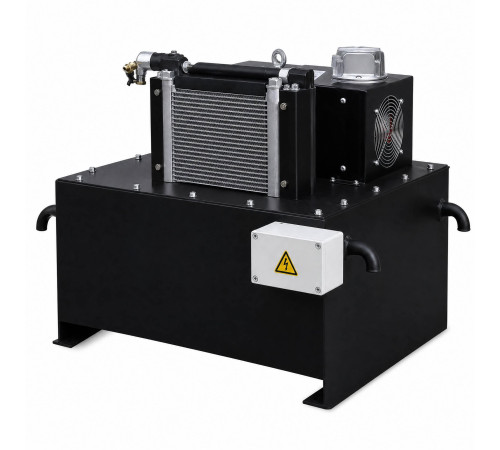

• Зовнішня гідравлічна станція: Забезпечує плавне гідравлічне переміщення робочого столу, містить бак для гідравлічної оливи, насос, шланги та з'єднання.

Технічні дані:

Стандартне обладнання:

• Система охолодження з баком та насосом
• Зовнішня гідравлічна станція
• Система змащення та робоча лампа
• Вирівнювальні клини та фундаментні болти
• Фланець, штифт для балансування та знімач шліфувального круга
• Підставка / пристрій для правки шліфувального круга
• Інструменти та інструментальна скринька
• Магнітний тримач та стандартний шліфувальний круг
• ПЛК-контролер з сенсорним екраном та інструкція користувача

Застосування:

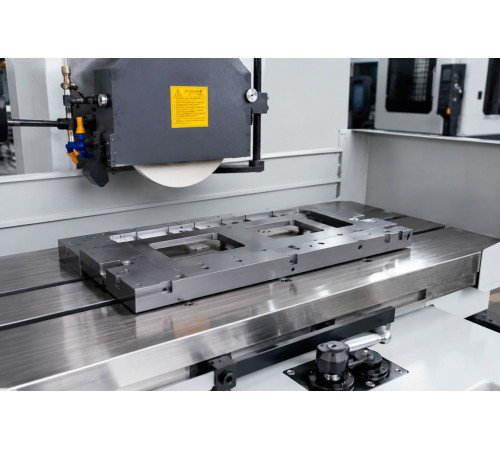

• Шліфування плоских поверхонь та оздоблювальних дошок, основ, планок і напрямних

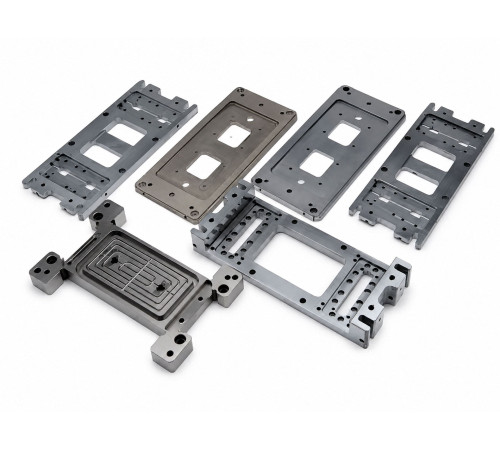

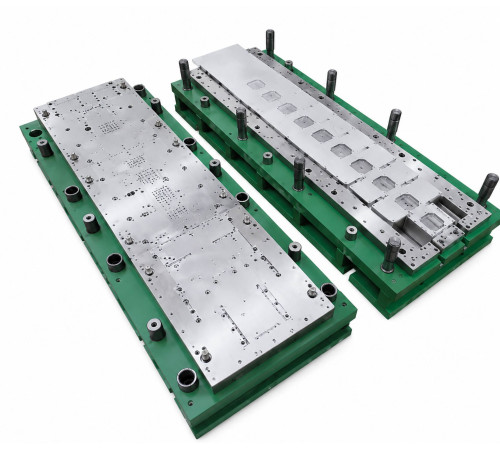

• Обробка елементів прес-форм і штампів

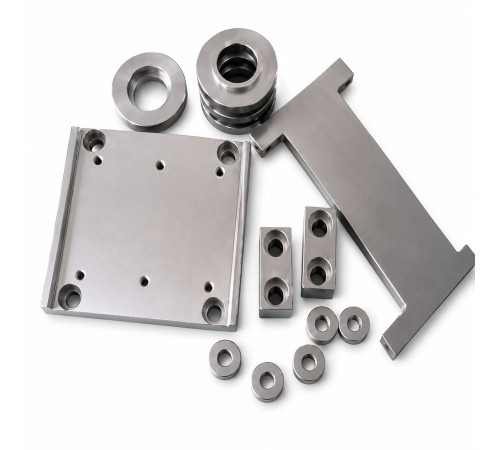

• Обробка деталей шліфувальних машин, інструментів та автомобільних компонентів
• Дрібносерійне та серійне виробництво, що вимагає повторюваності та автоматичного циклу шліфування
