Автоматичний магнітний плоскошліфувальний верстат по металу SMP3063AHD 635×305 мм

Автоматичний магнітний плоскошліфувальний верстат по металу SMP3063AHD 635×305 мм

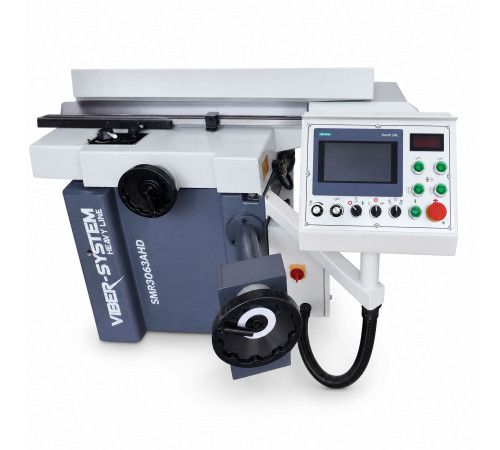

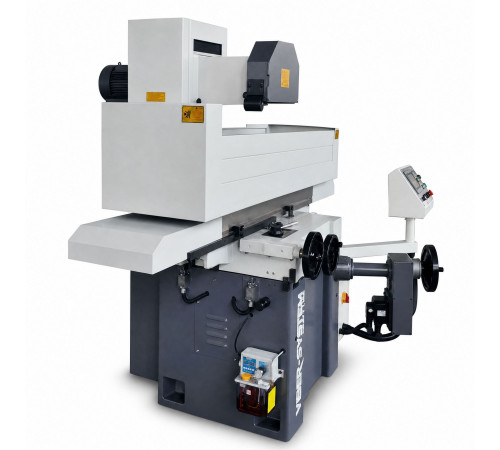

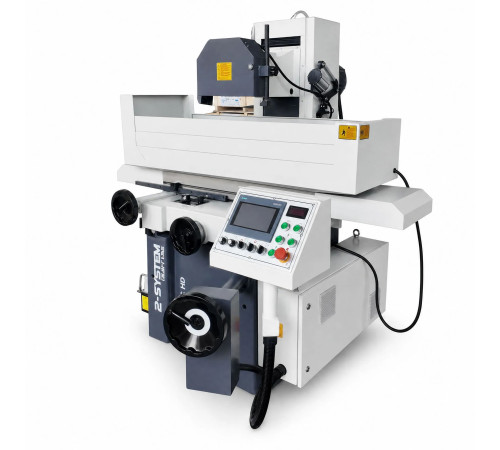

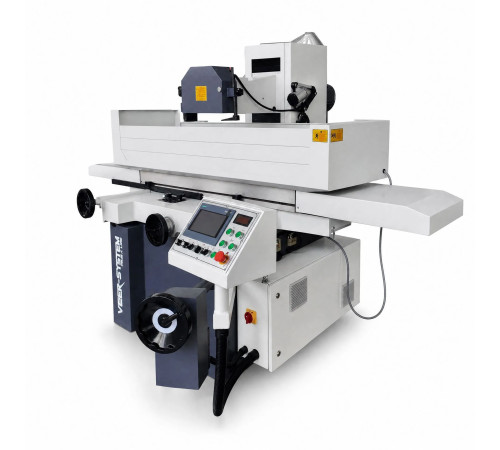

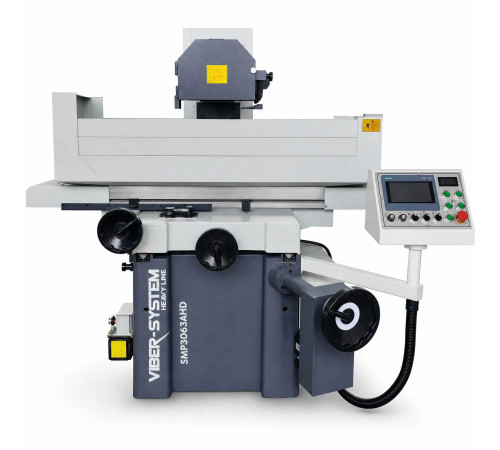

SMP3063AHD — це професійний автоматичний плоскошліфувальний верстат по металу зі збільшеним робочим столом 635 x 305 мм, системою керування PLC, вертикальним сервоприводом та потужним магнітним патроном 300 x 600 мм. Обладнання розроблене для високоточної прецизійної обробки металевих поверхонь, деталей машин, компонентів прес-форм, плит, основ і напрямних.

Завдяки надійній фіксації стальних і чавунних заготовок магнітним полем, гідравлічному переміщенню столу та стабільній конструкції, цей верстат по металу забезпечує бездоганну повторюваність і продуктивність в умовах серійного та дрібносерійного виробництва.

Ключові характеристики:

• Автоматичне шліфування: Реалізовано за допомогою сучасної системи ПЛК-керування та сенсорного екрана.

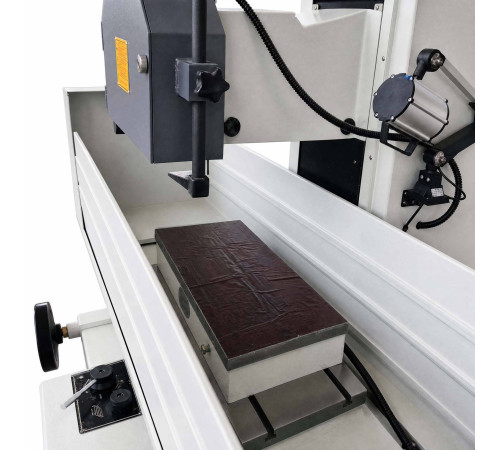

• Робоча зона та патрон: Робочий стіл розміром 635 × 305 мм та магнітний тримач 300 × 600 мм для деталей довжиною до 600 мм.
• Навантаження: Максимальне допустиме навантаження на стіл з магнітним тримачем становить 270 кг.
• Приводи та подачі: Сервопривід вертикальної осі для точної автоматичної подачі, гідравлічна система поздовжнього переміщення столу.
• Регулювання подачі: Автоматична вертикальна подача (0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 мм/хід), швидка вертикальна подача 460 мм/хв, поперечна подача на поділку ручки 0,02 мм, автоматична поперечна подача 0,1–8 мм/хв, швидкість переміщення 990 мм/хв.
• Параметри обробки: Швидкість робочого столу 7–23 м/хв, розміри шліфувального круга 350 × 40 × 127 мм, швидкість шпинделя 1450 об/хв, шорсткість поверхні до Ra 0,63 мкм, відстань від осі шпинделя до столу 580 мм.
• Потужність двигунів: Шпиндельного — 5,5 кВт, гідравлічного — 2,2 кВт, охолоджувальної рідини — 0,125 кВт, серводвигуна вертикальної осі — 0,5 кВт, перехресної подачі — 0,04 кВт. Загальна потужність верстата — 9 кВт.

Автоматична робота та точне керування:

Верстат SMP3063AHD забезпечує повністю автоматизовані цикли шліфування металів завдяки ПЛК-контролеру. Вертикальний сервопривід відповідає за прецизійну подачу круга, а широкий діапазон налаштувань кроку подачі дозволяє ідеально адаптувати режим під конкретний тип металевого сплаву та вимоги до чистоти поверхні.

Гідравлічний рух столу та розширений простір:

Гідравлічна система поздовжньої подачі гарантує плавний і рівномірний рух столу зі швидкістю 7–23 м/хв. Збільшений робочий простір порівняно з компактними моделями дозволяє ефективно обробляти габаритні деталі, довгі плити та направляючі з високою стабільністю процесу.

Зовнішні аксесуари в комплекті:

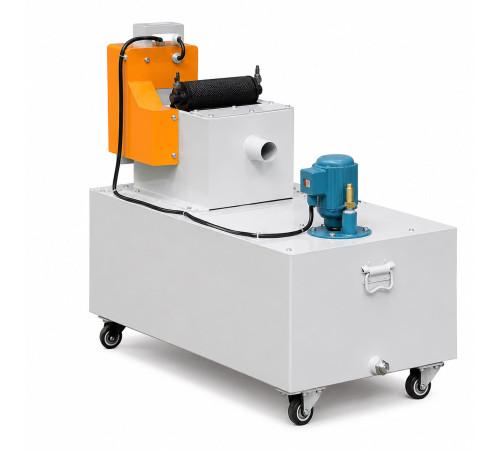

• Система охолодження: Включає бак і насос для безперервної подачі охолоджувальної рідини в зону різання, що запобігає перегріву металу, вимиває шлак і підвищує якість чистової обробки.

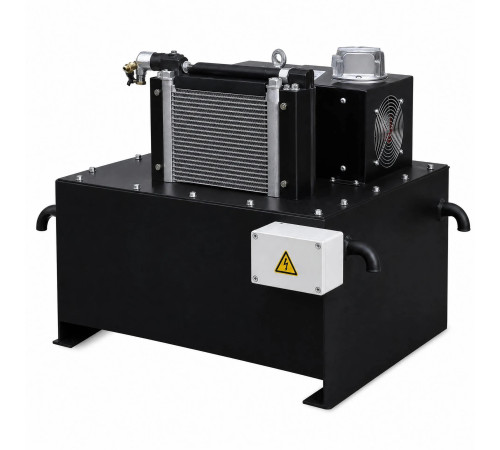

• Зовнішня гідравлічна станція: Відповідає за стабільне та плавне гідравлічне переміщення робочого столу, включаючи бак для оливи, насос і з'єднувальні шланги.

Технічні дані:

Стандартне обладнання:

• Система охолодження з баком та насосом
• Зовнішня гідравлічна станція
• Система змащення та робоча лампа
• Вирівнювальні клини та фундаментні болти
• Фланець, штифт для балансування та знімач шліфувального круга
• Підставка / пристрій для правки шліфувального круга
• Інструменти та інструментальна скринька
• Магнітний тримач та стандартний шліфувальний круг

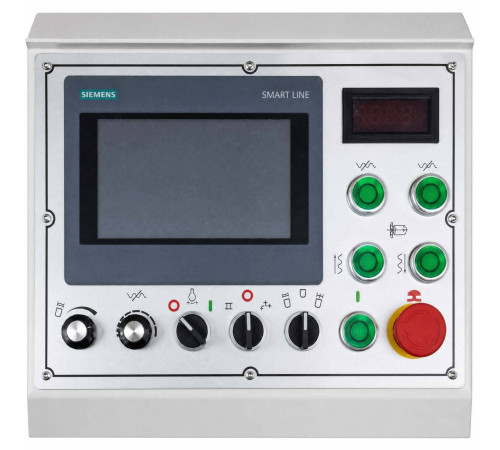

• ПЛК-контролер із сенсорним екраном та інструкція користувача

Застосування:

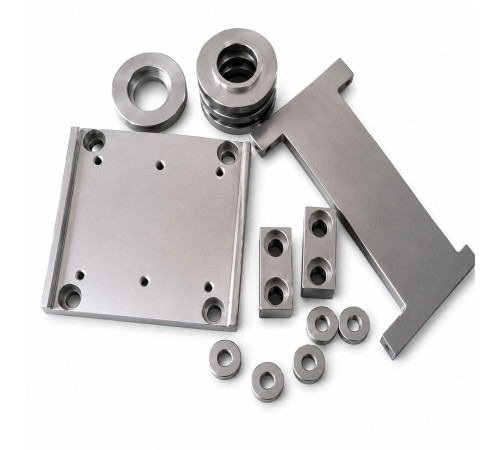

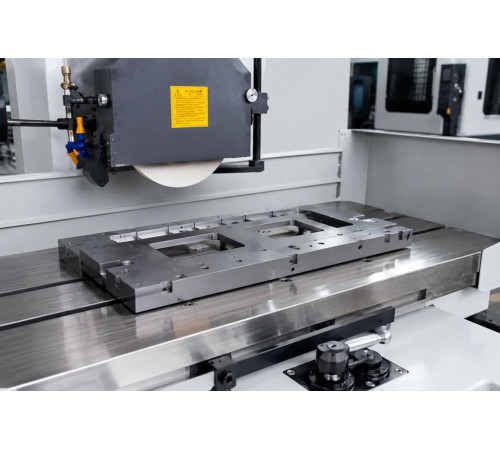

• Прецизійне шліфування плоских металевих поверхонь, плит і основ

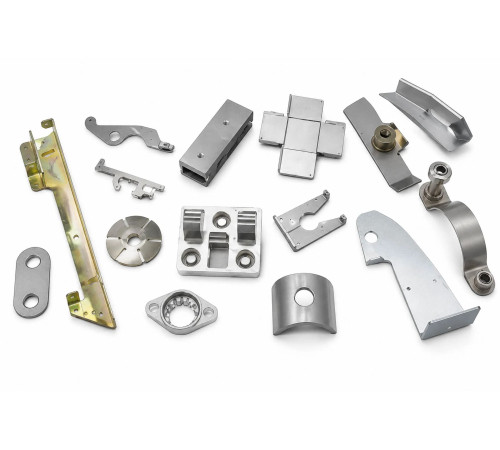

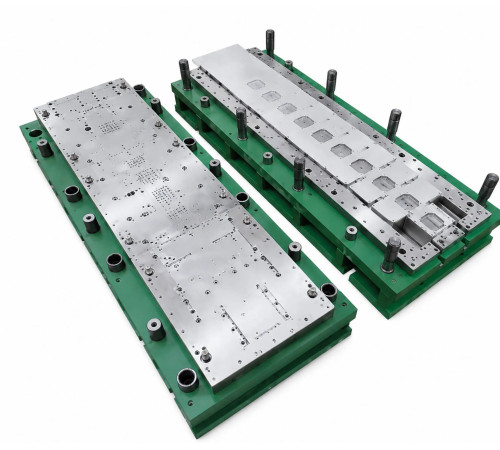

• Обробка елементів металевих прес-форм і штампів

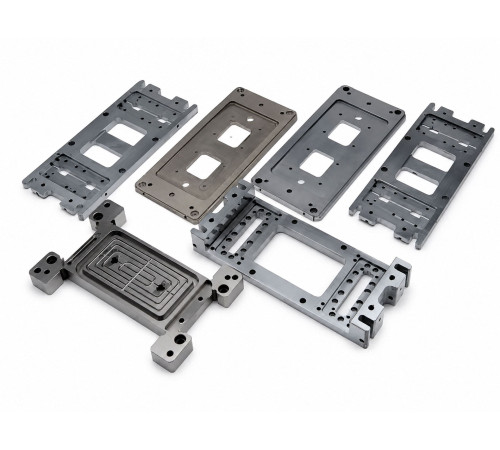

• Шліфування деталей машин, планок, напрямних та автомобільних компонентів
• Дрібносерійне та серійне виробництво металовиробів, що вимагає високої точності та повторюваності
