Автоматичний магнітний плоскошліфувальний верстат SMP2550AHD 250×500 мм

Автоматична магнітна шліфувальна машина SMP2550AHD 250×500 мм

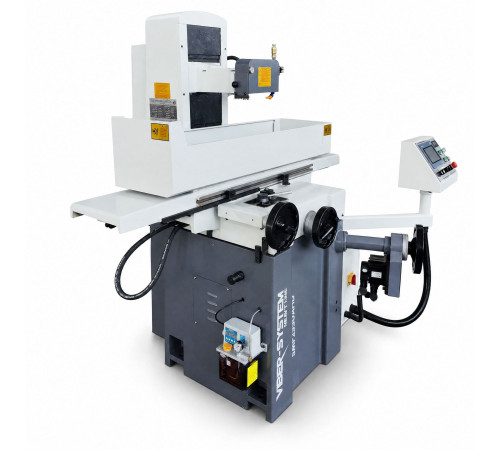

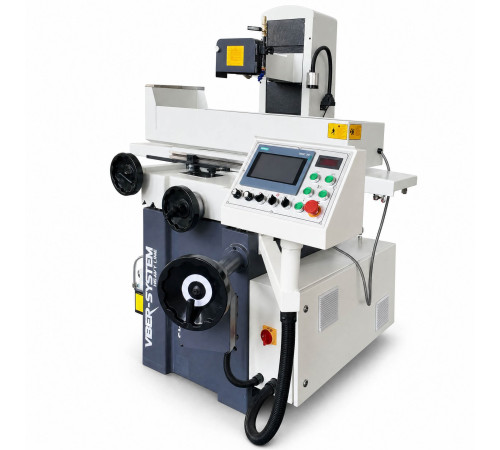

SMP2550AHD — це автоматичний магнітний плоскошліфувальний верстат по металу із системою керування PLC, вертикальним сервоприводом та робочим столом розміром 250 x 500 мм. Верстат призначений для прецизійного шліфування плоских поверхонь, компонентів прес-форм, деталей машин, деталей інструментів та виробничих компонентів. Завдяки автоматичній подачі, гідравлічному переміщенню столу, магнітному патрону та стабільній чавунній конструкції, SMP2550AHD ідеально підходить для виробничих цехів, інструментальних цехів та майстерень, що потребують багаторазової металообробки.

Модель буде корисною в інструментальних цехах, виробничих цехах, ремонтних майстернях та компаніях, що обробляють деталі машин, елементи прес-форм, плити, основи, смуги, напрямні та деталі, що потребують рівної, повторюваної поверхні.

Ключові характеристики:

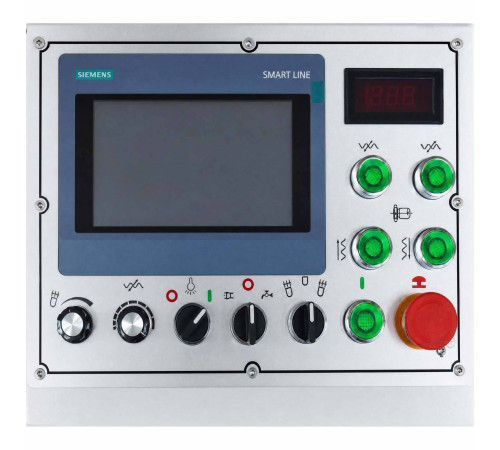

• Автоматичне шліфування: Здійснюється завдяки сучасній системі ПЛК-керування та сенсорному екрану.
• Робочий стіл: Розміром 250 × 500 мм з магнітним тримачем 250 × 500 мм.
• Навантаження: Максимальне навантаження на стіл з магнітним тримачем становить 180 кг.
• Приводи та подачі: Сервопривід з вертикальною віссю для точної автоматичної подачі, гідравлічне поздовжнє переміщення столу.
• Регулювання подачі: Автоматична вертикальна подача (0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 мм/хід), швидка вертикальна подача 460 мм/хв, поперечна подача на поділку маховика 0,02 мм, автоматична поперечна подача 0,1–8 мм/хв, швидка поперечна подача 990 мм/хв.
• Параметри шліфування: Швидкість робочого столу 7–23 м/хв, розміри шліфувального круга 200 × 20 × 31,75 мм, швидкість шпинделя 2850 об/хв, шорсткість поверхні Ra 0,63 мкм, відстань між віссю шпинделя та столом 450 мм.
• Потужність двигунів: Шпиндельного двигуна — 2,2 кВт, гідравлічного двигуна — 0,75 кВт, двигуна охолодження — 0,04 кВт, серводвигуна вертикальної осі — 0,5 кВт, двигуна поперечної подачі — 0,04 кВт. Загальна потужність машини — 3,7 кВт.

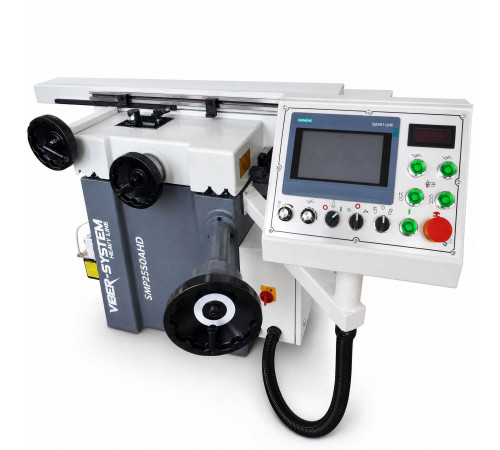

Автоматична робота та точне керування:

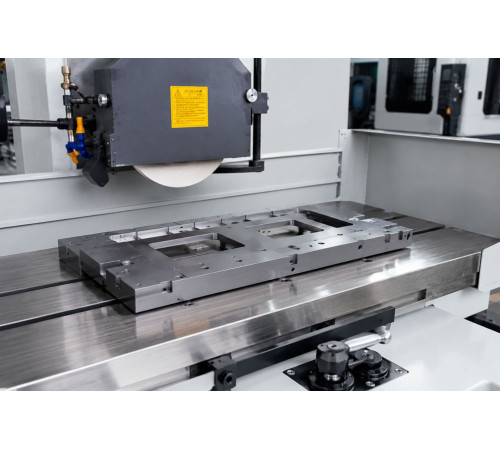

Шліфувальний верстат SMP2550AHD призначений для повторюваної та точної обробки плоских поверхонь. ПЛК-керування забезпечує автоматичні цикли шліфування, а сервопривід вертикальної осі забезпечує точне регулювання подачі шліфувального круга. Діапазон автоматичної вертикальної подачі включає значення 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 мм/хід, що дозволяє налаштувати робочі параметри відповідно до типу матеріалу, необхідної точності та очікуваної якості обробки поверхні.

Гідравлічний рух столу та стабільна робота:

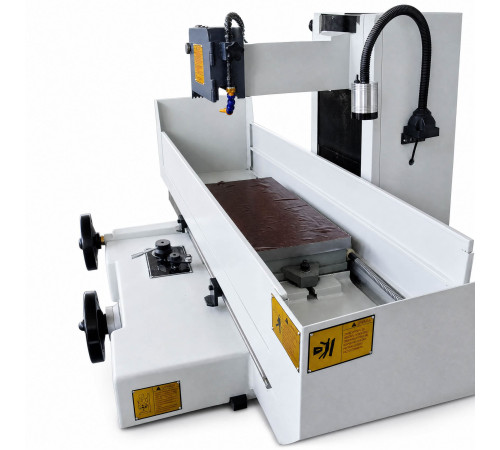

Верстат оснащений гідравлічною системою поздовжньої подачі столу, яка забезпечує плавне та повторюване шліфування зі швидкістю від 7 до 23 м/хв. Конструкція верстата базується на жорсткій, міцній основі. Його стабільна конструкція, точна шліфувальна головка та правильно спрямований робочий стіл забезпечують точне шліфування та високоякісну обробку.

Зовнішні аксесуари в комплекті:

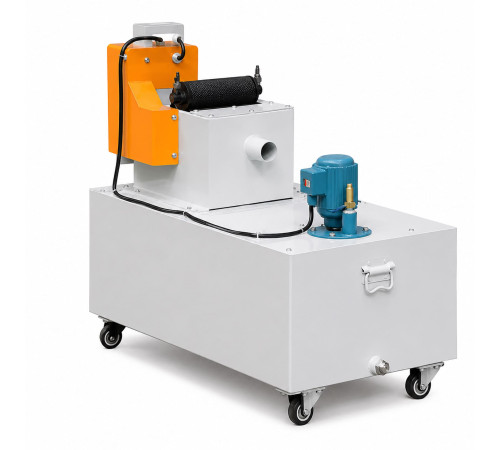

• Система охолодження з магнітним сепаратором: Зовнішня система подає охолоджувальну рідину в зону шліфування для зменшення нагрівання заготовки і круга, вимивання частинок та покращення якості поверхні. Магнітний сепаратор відокремлює металеві частинки та шліфувальний шлам від рідини, підтримуючи чистоту контуру. Включає зовнішній бак, насос та мобільну конструкцію.

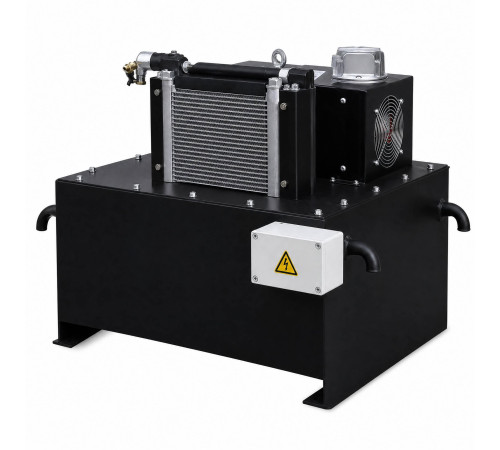

• Зовнішня гідравлічна станція: Забезпечує плавне гідравлічне переміщення робочого столу в автоматичному циклі. Включає бак для гідравлічної оливи, гідравлічний насос, масляний радіатор з вентилятором, шланги та з'єднання.

Технічні дані:

Стандартне обладнання:

• Система охолодження з баком та насосом
• Магнітний сепаратор охолоджувальної рідини
• Зовнішня гідравлічна станція
• Гідравлічний масляний охолоджувач з вентилятором
• Система змащення та робоча лампа
• Вирівнювальні клини та фундаментні болти
• Фланець шліфувального круга
• Штифт для балансування та знімач шліфувального круга
• Підставка / пристрій для правки шліфувального круга
• Інструменти та інструментальна скринька
• Магнітний тримач та сенсорний екран
• Інструкція користувача

Застосування:

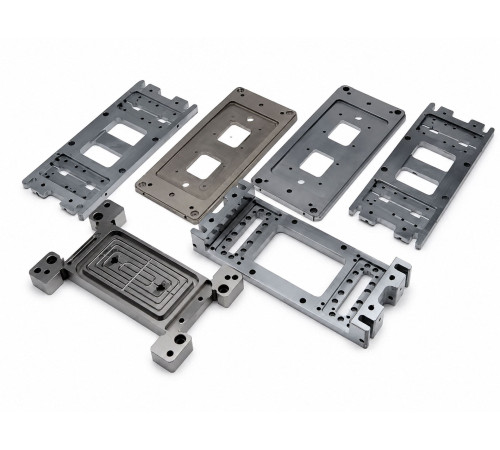

• Шліфування плоских поверхонь, оздоблювальних дошок, основ, планок і напрямних

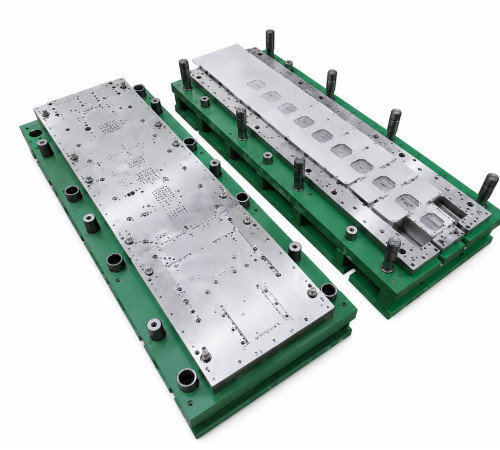

• Обробка елементів прес-форм

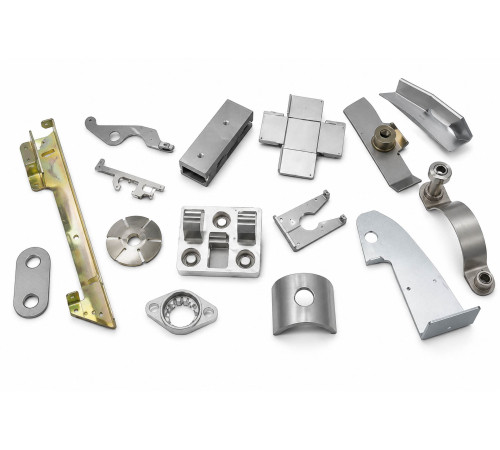

• Обробка деталей шліфувальних машин та інструментів
• Обробка автомобільних компонентів
• Дрібносерійне та серійне виробництво, що вимагає повторюваності та автоматичного циклу шліфування
