Автоматичний магнітний плоскошліфувальний верстат по металу SMP4080AHD 406×813 мм

Автоматичний магнітний плоскошліфувальний верстат по металу SMP4080AHD 406×813 мм

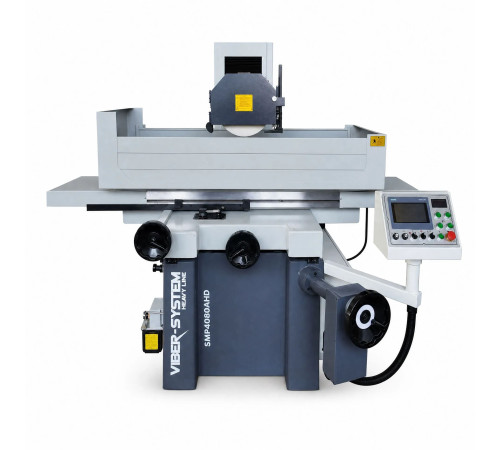

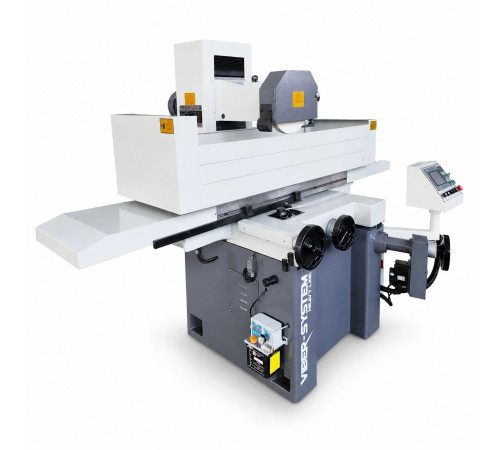

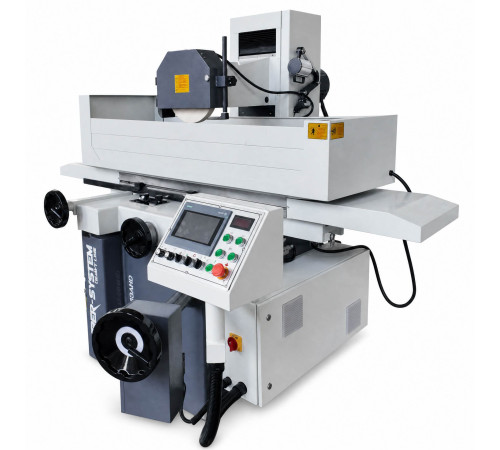

SMP4080AHD — це високопродуктивний автоматичний плоскошліфувальний верстат по металу з великим робочим столом 406 x 813 мм, системою керування PLC, вертикальним сервоприводом та потужним магнітним патроном 400 x 800 мм. Обладнання створене для прецизійної обробки великих і важких металевих заготовок вагою до 500 кг, деталей машин, плит, основ і компонентів прес-форм.

Завдяки надійній фіксації стальних та чавунних заготовок потужним магнітним полем, жорсткій конструкції зі сталевою направляючою колонки та гідравлічному переміщенню столу, цей верстат забезпечує максимальну стабільність і точність у щоденному серійному виробництві.

Ключові характеристики:

• Автоматичне шліфування: Здійснюється через сучасну систему ПЛК-керування із сенсорним екраном.
• Робоча зона та патрон: Збільшений робочий стіл 406 × 813 мм і магнітний тримач 400 × 800 мм для обробки габаритних деталей.
• Навантаження: Максимальне допустиме навантаження на стіл із магнітним патроном становить 500 кг.
• Приводи та подачі: Сервопривід вертикальної осі для точної автоматичної подачі, гідравлічна система поздовжнього руху столу.
• Регулювання подачі: Автоматична вертикальна подача (0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 мм/хід), швидка вертикальна подача 460 мм/хв, поперечна подача на поділку ручки 0,02 мм, автоматична поперечна подача 0,1–8 мм/хв, швидкість переміщення 990 мм/хв.
• Параметри обробки: Швидкість робочого столу 7–23 м/хв, розміри шліфувального круга 350 × 40 × 127 мм, швидкість шпинделя 1450 об/хв, шорсткість поверхні до Ra 0,63 мкм, відстань від осі шпинделя до столу 580 мм.
• Потужність двигунів: Шпиндельного — 5,5 кВт, гідравлічного — 2,2 кВт, охолодження — 0,125 кВт, серводвигуна вертикальної осі — 0,5 кВт, поперечної подачі — 0,04 кВт. Загальна потужність верстата — 9 кВт.

Автоматична робота та точне керування:

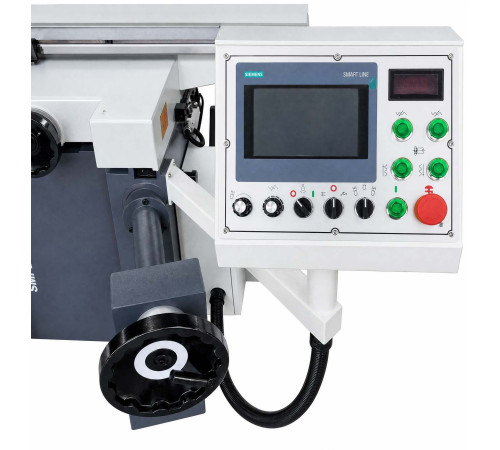

Система ПЛК-контролера забезпечує повністю автоматизовані цикли обробки металу. Вертикальний сервопривід у парі зі шпиндельним вузлом на прецизійних роликових підшипниках гарантує бездоганну плавність врізання та мінімізацію похибок під час інтенсивних робіт.

Гідравлічний рух столу та підвищена жорсткість:

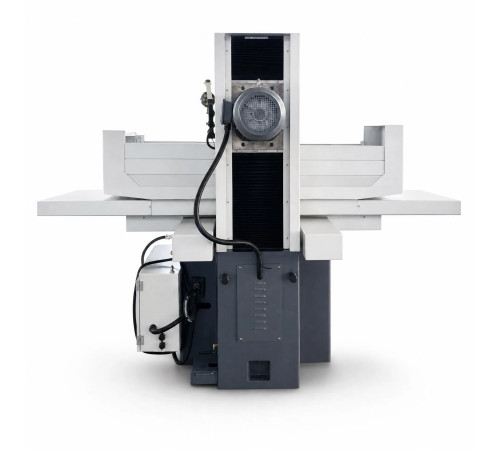

Гідравлічна система забезпечує плавне поздовжнє переміщення масивного столу зі швидкістю від 7 до 23 м/хв. Спеціальна конструкція колонки зі сталевою направляючою додає системі додаткової жорсткості, що дозволяє працювати з важкими заготовками без втрати точності.

Зовнішні аксесуари в комплекті:

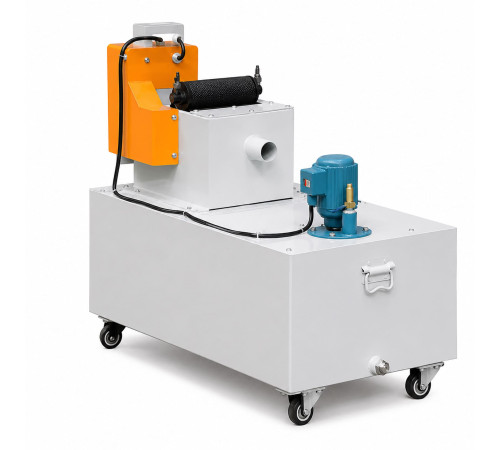

• Система охолодження: Подає охолоджувальну рідину (СОЖ) безпосередньо в зону різання, запобігаючи температурним деформаціям металу та вимиваючи шлак.

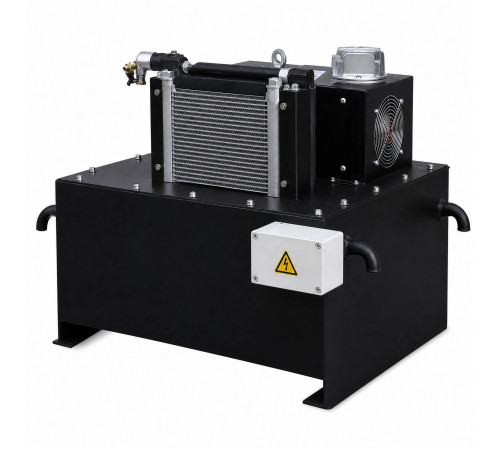

• Зовнішня гідравлічна станція: Відповідає за стабільну роботу гідроприводу столу, включаючи ємність для оливи, насос і сполучні магістралі.

Технічні дані:

Стандартне обладнання:

• Система охолодження з баком та насосом
• Зовнішня гідравлічна станція
• Система змащення та робоча лампа
• Вирівнювальні клини та фундаментні болти
• Фланець, штифт для балансування та знімач шліфувального круга
• Підставка / пристрій для правки шліфувального круга
• Інструменти та інструментальна скринька
• Магнітний тримач та стандартний шліфувальний круг
• ПЛК-контролер із сенсорним екраном та інструкція користувача

Застосування:

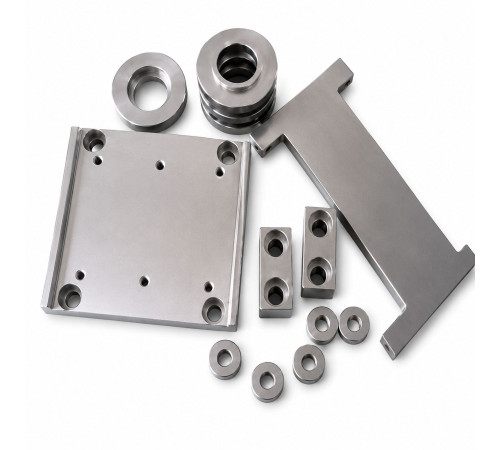

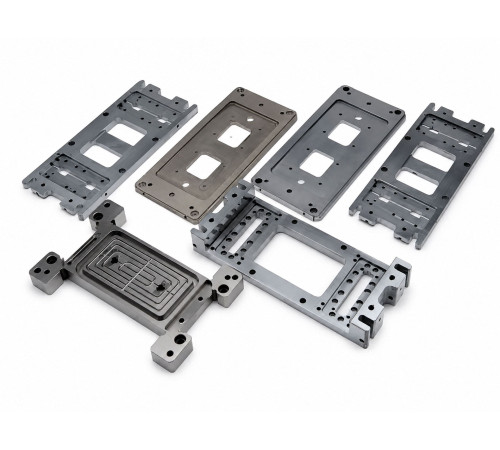

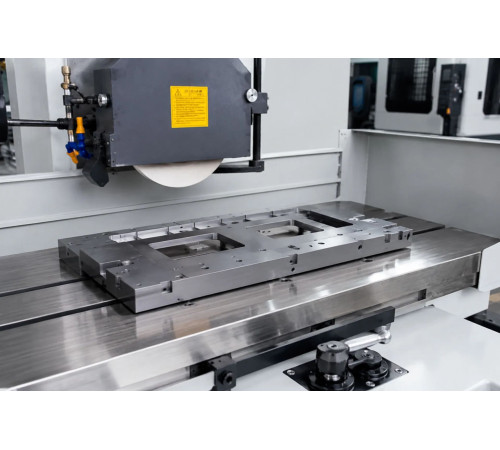

• Шліфування великих плоских поверхонь металевих плит і основ

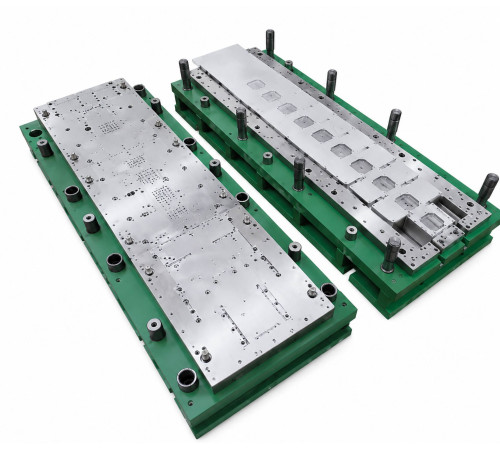

• Прецизійна обробка масивних елементів прес-форм і штампів

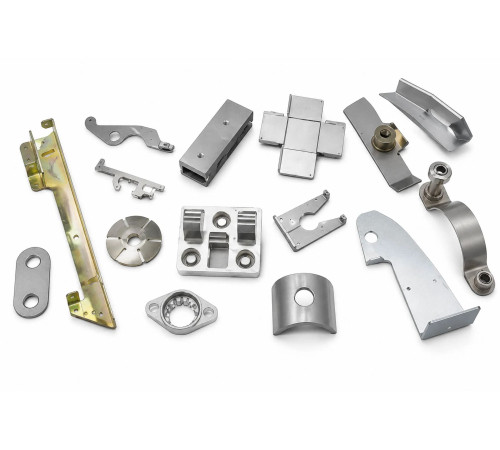

• Обробка важких деталей машин, напрямних та автомобільних компонентів
• Серійне виробництво виробів зі сталі та чавуну, що вимагають вантажопідйомності столу до 500 кг і повторюваного автоматичного циклу
