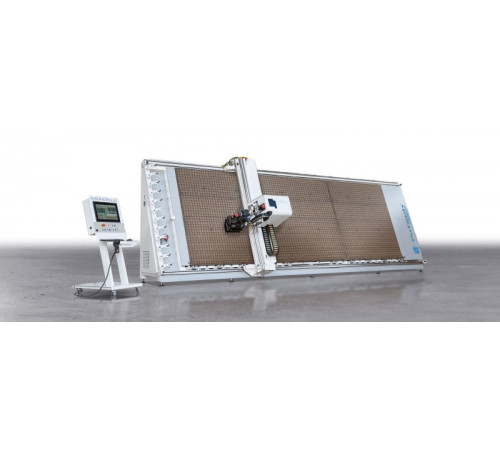

Вертикальный отделочный центр с ЧПУ Putsch Meniconi Kopernic

Вертикальный обрабатывающий центр ЧПУ Putsch Meniconi Kopernic (раскрой, фрезерование, сверление, вакуумный стол)

Для высокопроизводительного автоматизированного раскроя, фрезерования и присадки листовых материалов разработан вертикальный обрабатывающий центр ЧПУ Putsch Meniconi Kopernic. Этот высокотехнологичный вертикальный фрезерно-раскроечный станок ЧПУ итальянского производства сочетает в себе точность классического нестинг-центра и компактность вертикальной пилы, что позволяет существенно экономить производственную площадь цеха за счет расположения рабочего стола под углом 20° к вертикали.

Базовая конструкция оборудована мощным электрошпинделем HSD 8 кВт с частотой вращения до 24 000 об/мин (патрон ISO30, цанга ER32) и автоматическим магазином инструментов на 10 или 12 позиций. Фиксация материалов осуществляется на бакелитовом вакуумном столе через жертвенную плиту МДФ с помощью высокоэффективного вакуумного насоса BECKER производительностью 250 м³/ч с частотным инвертором. Комплект включает выравнивающую фрезу Ø80 мм для быстрой калибровки МДФ-покрытия и 12 пневматических выдвижных упоров для базового позиционирования заготовок размером от 300 × 300 мм.

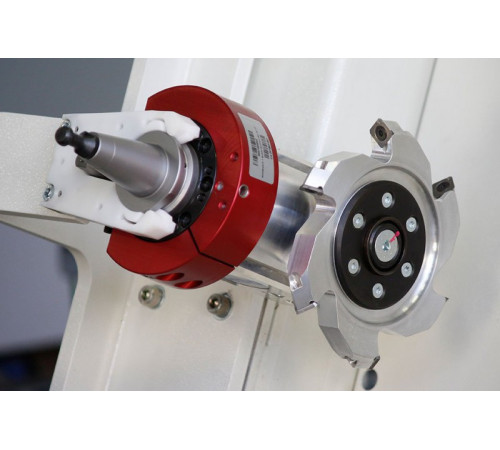

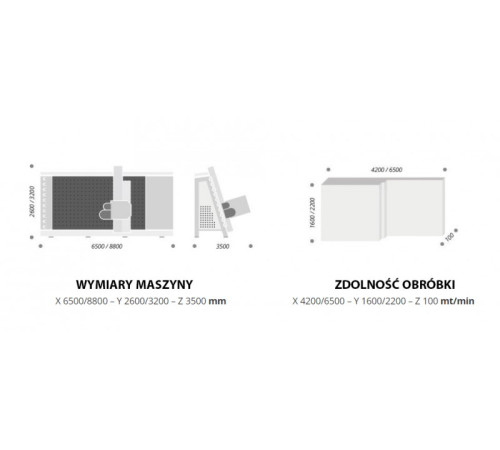

Благодаря использованию сервоприводов Gantry с двумя бесщеточными двигателями на шине EtherCAT и косозубых высокоточных реек, этот промышленный вертикальный центр для раскроя ДСП и МДФ обеспечивает высокую скорость перемещения по осям: до 45 м/мин по оси X, 30 м/мин по оси Y и 15 м/мин по оси Z. Производитель предлагает три варианта исполнения рабочей зоны (Small 4200×1600 мм, Medium 4200×2200 мм и Large 6500×2200 мм), а также возможность установки опциональной оси C (поворот 360° для пильных и ножевых агрегатов Ø150 мм) или оси D (дополнительный шпиндель 5,5 кВт для дисков Ø200 мм с наклоном от -90° до +90°).

Управление всеми процессами осуществляется через современную ЧПУ-систему Osai Open Smart на базе Windows 10 с промышленным сенсорным ПК 21.5". Станок оснащен автоматической помпой смазки направляющих, пневматическим выдвижным кожухом аспирации (патрубок Ø150 мм), цифровым контроллером вакуума и защитными фотоэлементами. Конструкция позволяет выполнять раскрой, сложную фигурную фрезерную обработку и сверлильные операции над ЛДСП, фанерой, пластиками, акрилом, искусственным камнем и композитами за один технологический цикл.

Ключевые преимущества обрабатывающего центра Putsch Meniconi Kopernic:

• Вертикальное исполнение (наклон станины 20°): существенная экономия площади цеха и удобство загрузки крупных плит.
• Высокоточный электрошпиндель HSD (8 кВт, 24 000 об/мин): надежная обработка с патроном ISO30 и цангой ER32.
• Автоматический магазин инструментов (10/12 позиций): мгновенная автоматическая смена фрез и агрегатных головок.
• Технология Gantry и шина EtherCAT: двойные бесщеточные двигатели по оси X с прецизионными планетарными редукторами.
• Мощная вакуумная система BECKER (250 м³/ч): разделение стола на 8 или 12 зон с компьютерным управлением давлением.
• Скоростные показатели осей: перемещение до 45 м/мин (X), 30 м/мин (Y) и 15 м/мин (Z).
• ЧПУ-система Osai Open Smart (21.5" Touchscreen): интуитивный интерфейс на Windows 10 с онлайн-диагностикой.
• Комплексная безопасность и автосмазка: фотобарьеры защиты и автоматическая компьютерная помпа смазки направляющих.

Сферы применения:

• Автоматизированный раскрой, фрезерование и присадка заготовок для корпусной мебели, фасадов, кухонь из ЛДСП, МДФ, фанеры и массива.
• Изготовление фасадных и интерьерных элементов из композитных панелей (Alucobond, Dibond), искусственного камня (Corian) и HPL-пластиков.
• Обработка технических и рекламных пластиков (ПВХ, акрил, поликарбонат, монолитный поликарбонат).

Технические характеристики:

Комплектация поставки:

• Вертикальный обрабатывающий центр ЧПУ Putsch Meniconi Kopernic — 1 шт.
• Главный шпиндель HSD 8 кВт (ISO30, цанга ER32).
• Выравнивающая фреза Ø80 мм для подготовки МДФ-плиты.
• Автоматический магазин инструментов на 10 или 12 позиций.
• Вакуумный насос BECKER (250 м³/ч, 6,6 кВт) с частотным инвертором.
• Система ЧПУ Osai Open Smart с сенсорным дисплеем 21.5".
• Комплект из 12 пневматических выдвижных упоров.
• Автоматическая помпа смазки направляющих.
• Защитные боковые фотоэлементы.
• Инструкция по эксплуатации.

Putsch Meniconi Kopernic — вертикальная экономия пространства и промышленная точность нестинга!
Шпиндель HSD 8 кВт, скорость до 45 м/мин, вакуумный насос Becker 250 м³/ч, ЧПУ Osai 21.5".
