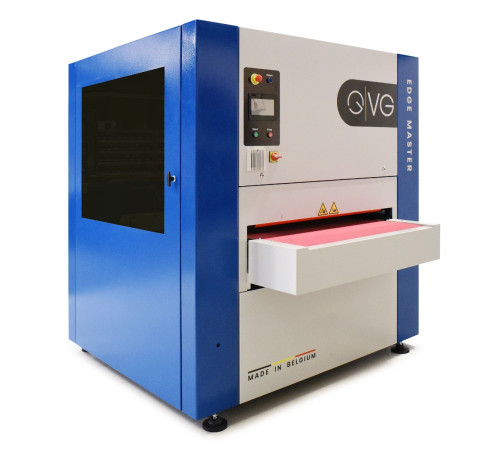

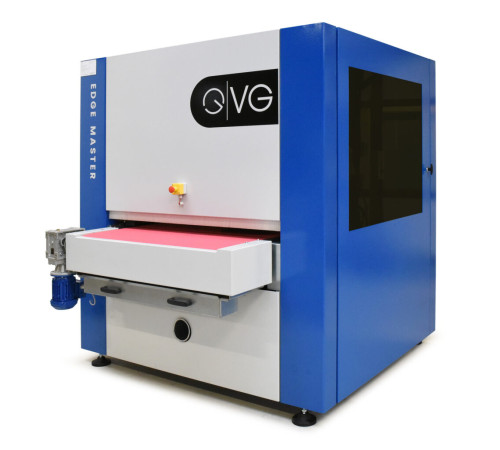

Станок для снятия грата и закругления кромок VG Machines EDGE MASTER 1060
Для высокоточной и скоростной обработки листового металла разработан промышленный станок для снятия заусенцев VG Machines EDGE MASTER 1060. Это универсальная зачистная машина премиум-класса, созданная с применением новейших технологий для комплексной подготовки деталей после лазерной, плазменной или кислородной резки. Благодаря рабочей ширине 1060 мм, этот шлифовально-зачистной комплекс является лучшим решением для удаления грата, шлака и закругления острых кромок с высокой производительностью.
Главным преимуществом модели является возможность выполнения нескольких технологических операций за один проход: удаление толстых слоев шлака, снятие твердых вертикальных заусенцев, удаление лазерной оксидной пленки, сглаживание и закругление кромок с большим радиусом. Стабильная и сверхпрочная конструкция рамы гарантирует оптимальный радиус обработки, отсутствие вибраций и стабильность размеров на деталях толщиной до 150 мм.

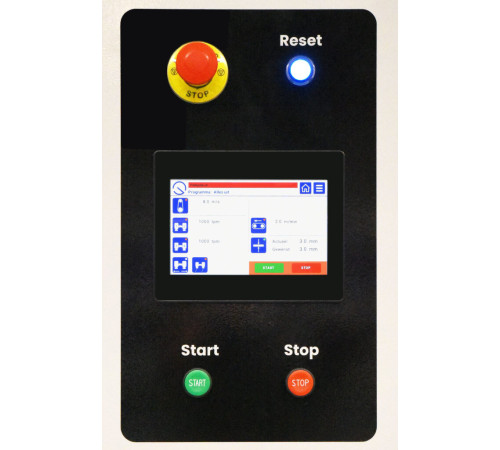

Станок оснащен интуитивно понятной системой управления HMI/ПЛК с цветным сенсорным экраном, которая позволяет сохранять рабочие программы, точно регулировать толщину обработки с точностью 0,1 мм и контролировать токовые нагрузки. Благодаря продуманной эргономике и системе быстрой смены инструмента, полная замена шлифовальной ленты и щеток TopBrush занимает всего 5 минут.
Ключевые преимущества VG Machines EDGE MASTER 1060:

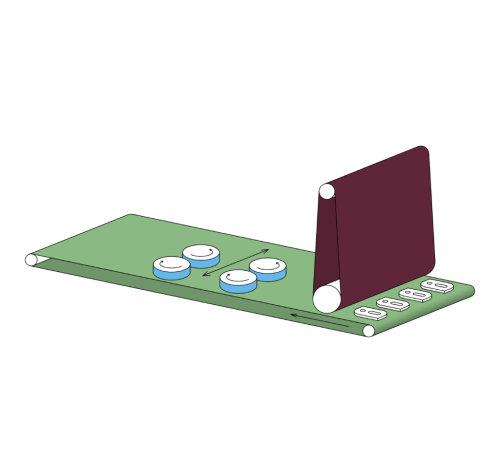

- Многозадачность за один проход: Совмещение шлифовальной ленты и 4 верхних щеток позволяет одновременно производить зачистку заусенцев, удаление оксидов и закругление кромок.
- Быстрая обработка кромок: Высокая скорость закругления кромок (до 4 м/мин) обеспечивает максимальную производительность без потери качества.

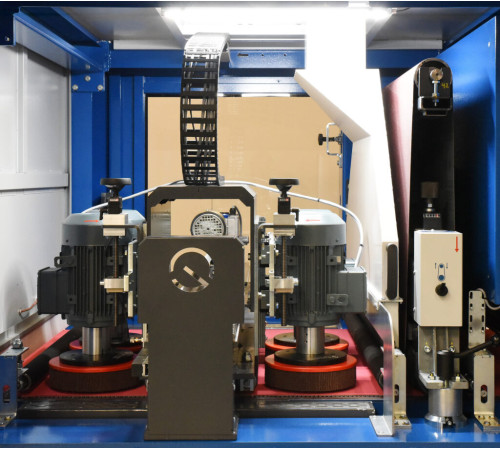

- Система TopBrush (4PTB) с независимым управлением: Регулировка высоты и скорости для каждого ряда щеток с возможностью комбинирования типов щеток (например, для оксида и скругления).
- Специальные режимы осцилляции: Поддержка продольных скачков и фиксированного положения для мелких деталей (детали проходят строго через центр щеток).
- Легкая и быстрая смена инструмента: Полный цикл замены шлифовальной ленты и щеточного блока займет не более 5 минут.
- Комплексная система безопасности: Защита от попадания пальцев, фотоэлементы превышения толщины, мониторинг обрыва ленты, контроль давления воздуха и передние/задние аварийные выключатели.
Сфера использования и применение:
- Металлообработка и серийное производство: Финишная обработка плоских заготовок после лазерной, плазменной и газовой резки.
- Производство металлоконструкций и шкафов: Подготовка деталей к порошковой или лакокрасочной покраске (устранение острых краев и оксидного слоя).
- Точная механика и машиностроение: Быстрая и высокоточная зачистка мелких и крупногабаритных заготовок.
Полные технические характеристики VG Machines EDGE MASTER 1060:
| Параметр / Узел | Детальные характеристики EDGE MASTER 1060 |
|---|---|
| Производитель / Серия | VG Machines / Edge Master |
| Рабочая ширина (ширина стола) | 1060 мм |
| Максимальная высота заготовки | 0 – 150 мм (моторизованная регулировка) |
| Габаритные размеры (ДхШхВ) | 2640 x 1905 x 2040 мм |
| Скорость закругления кромок | до 4 м/мин |
| Шлифовальный узел (Блок K) | Шлифовальная лента с частотной регулировкой скорости |

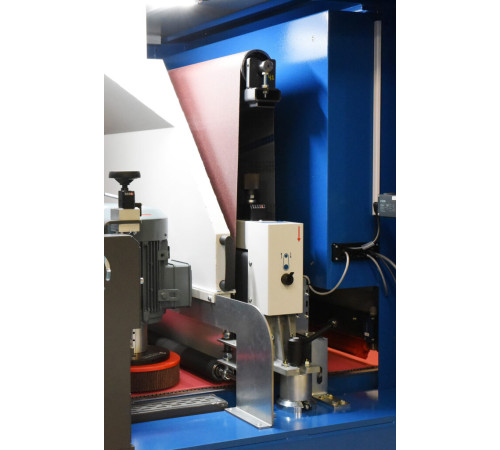

| Натяжение и осцилляция ленты | Пневматическое натяжение / Пневматически-электронная осцилляция |
| Щеточный узел (Блок 4PTB) | 2 х 2 верхние щетки (2 по часовой, 2 против часовой) |
| Управление щетками | Раздельная регулировка высоты и скорости (для 1-го и 2-го рядов) |
| Режимы осцилляции TopBrush | 2 режима (продольные скачки / фиксированное положение для мелких деталей) |
| Прижимной ролик (Блок K) | Вулканизированный резиновый (со спиральными канавками, стойкий к маслу и теплу) |
| Прижим заготовок | Резиновые подпружиненные ролики (до и после каждого агрегата) |
| Конвейерная лента | Резина EPDM с высокой адгезией (стойкая к маслу и искрам) |
| Конструкция подающего стола | Установлен на 4 шпинделях |
| Точность настройки толщины | Автоматическая регулировка с точностью 0,1 мм |
| Время смены инструмента | 5 минут (полная замена шлифовальной ленты и щеток) |
| Интерфейс управления | HMI / ПЛК с сенсорным экраном (сохранение программ, амперметр, диагностика, тревоги) |
| Система безопасности | Защита пальцев, контроль толщины, датчик давления воздуха, блокировка при обрыве ленты, 2 аварийных выключателя |
| Балансировка и рама | Сверхпрочная стабильная рама, все высокоскоростные ролики динамически сбалансированы |
Опциональное дополнительное оборудование:
- Система быстрого снятия 4 основных щеток: Обеспечивает максимальную оперативность при смене технологических задач.
- Расширенный пакет управления: Дополнительные электронные модули для точной регулировки рабочих параметров.
- Вытяжной блок A200-4 (4 кВт): Профессиональная аспирационная установка для эффективного отвода пыли и стружки.
- Комплект трубопровода: Для быстрого соединения вытяжного блока со станком.
СОВЕТ МАСТЕРА:
При обработке небольших заготовок используйте специальный режим "мелкие детали" на ПЛК-панели. В этом режиме щетки фиксируются в оптимальном положении, а детали проходят строго через их центр, что гарантирует стабильное закругление кромок без риска смещения заготовки под действием боковых сил.
Повышайте скорость и точность зачистки металла уже сегодня!
Заказывайте станок VG Machines EDGE MASTER 1060 у официального дилера.
