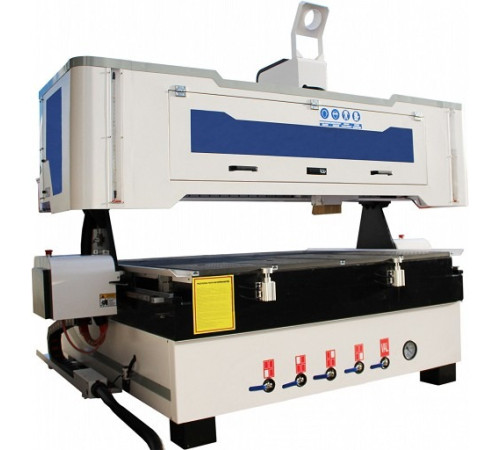

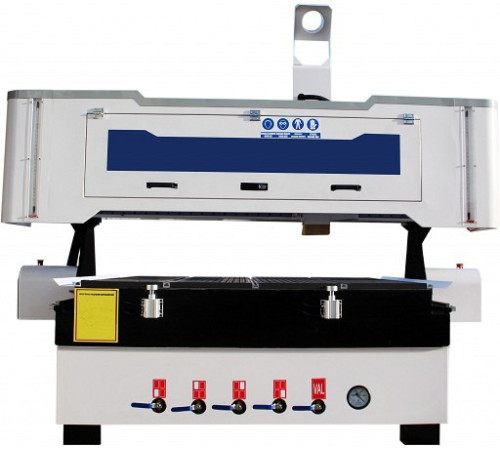

Фрезерний верстат з ЧПУ TechnologieCNC 1520 INDUSTRY, 400В

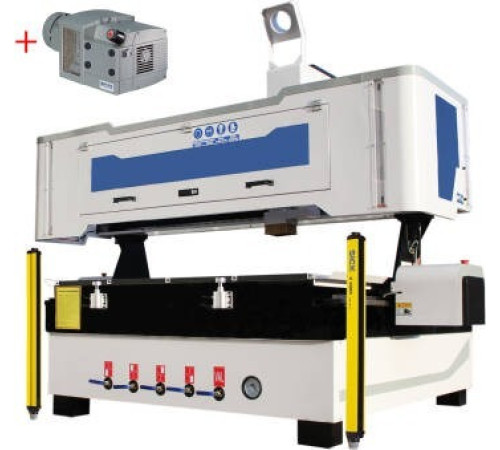

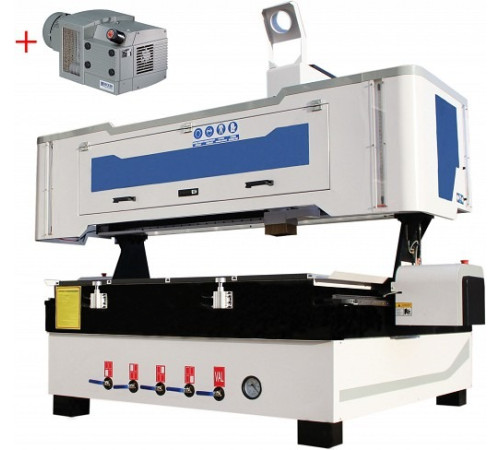

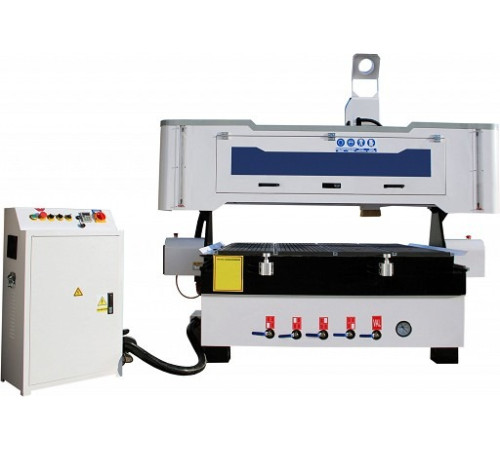

Фрезерний верстат з ЧПУ — гібридний вакуумний стіл та Т-пази TechnologieCNC 1520 INDUSTRY (6 кВт, 1500×2000×300 мм)

Промисловий модуль для серійної обробки плитних матеріалів і композитів — фрезерний верстат з ЧПУ призначений для меблевих виробництв, столярних цехів та майстерень, які потребують стабільного та повторюваного кріплення заготовок. Модель забезпечує автоматичну фіксацію за допомогою вакуумного столу або ручне закріплення в Т-пазах, що робить її універсальною при роботі з листами, фасадами і складними формами. Завдяки великій робочій зоні машина підходить для обробки великих панелей та кількох заготовок одночасно.

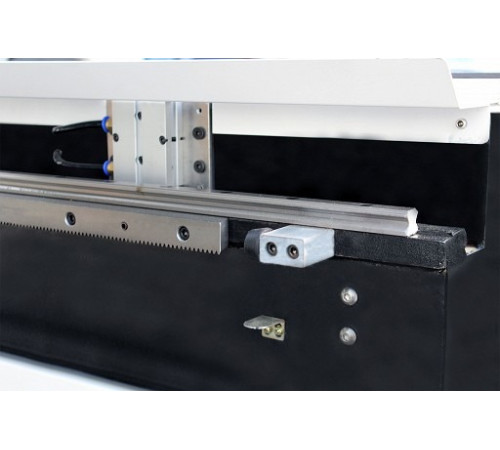

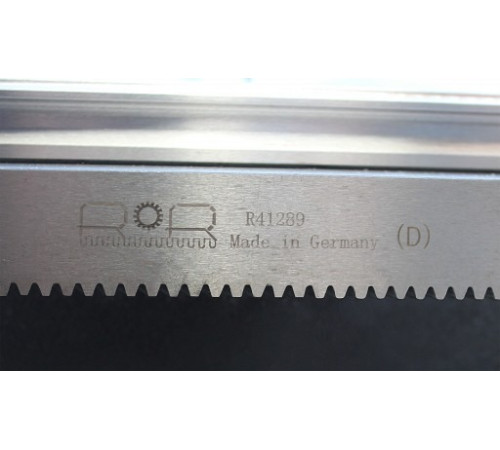

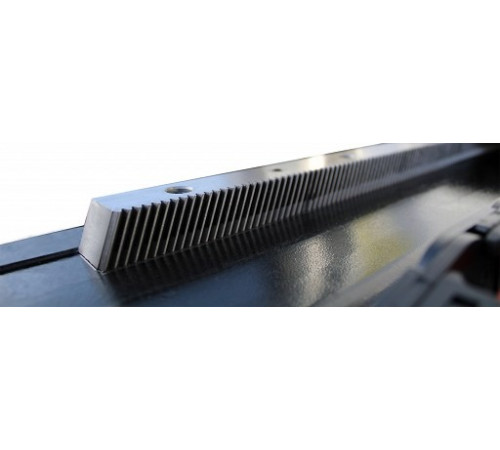

Конструктивно це верстат для фрезерування з ЧПУ на жорсткій зварній рамі, яка проходить відпуск і фрезерування, що підвищує геометричну стабільність. Робоча площа X×Y×Z становить 1500 × 2000 × 300 мм і реалізована як гібридний стіл (підвакуумний модуль + Т-пази). Вузли переміщення оснащені лінійними направляючими PMI/HIWIN, передача руху відбувається через зубчасті рейки з планетарними редукторами, а вісь Z виконана на кульовій гвинтовій парі TBI для точної вертикальної подачі.

У технологічній частині TechnologieCNC 1520 INDUSTRY має потужне електроврізне шпиндельне рішення 6 кВт на керамічних підшипниках, гібридні крокові двигуни з моментом 7 N·m і драйвери 860H, а також контролер NK-105 з автоматичним датчиком висоти інструмента. Важливо, що в стандарті передбачено вакуумний насос Becker KVT 3.140 (129 м³/год) для ефективного кріплення на підсистемі підвакуумного столу, а електроживлення — 3 PH, 400 В, 50–60 Гц.

Як практичне робоче рішення верстат для обробки плитних матеріалів комплектується AUTODESK Artcam Open для 2D-фрезерування із можливістю опціонального UcanCAM V10 для 3D та NESTING, має комплект світлових бар’єрів класу 4 і підходить для серійного виробництва меблевих фасадів та декоративних елементів. З технічною комплектацією і можливістю розширення ця платформа оптимальна для цехів, що прагнуть поєднати точність і швидкість.

Ключові переваги TechnologieCNC 1520 INDUSTRY:

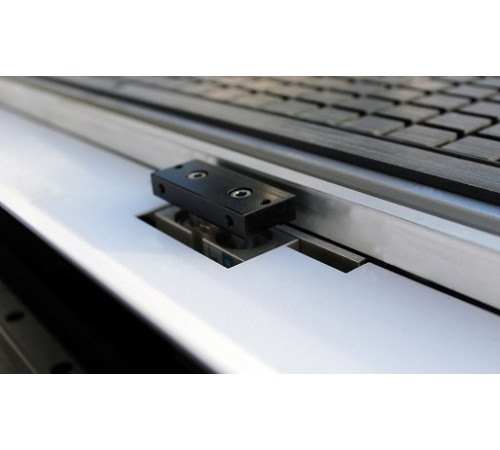

• Гібридний робочий стіл: підвакуумна система + Т-пази для автоматичного та ручного кріплення.
• Потужний шпиндель: 6 кВт на керамічних підшипниках для тривалої роботи та обробки щільних матеріалів.
• Вбудований вакуумний насос: Becker KVT 3.140 (129 м³/год) у конфігурації машини.
• Жорстка зварна рама: термічний відпуск і фрезерування для стабільної геометрії.

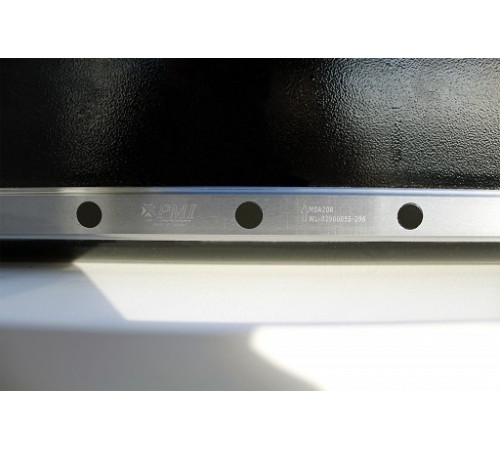

• Точне позиціювання: кульова гвинтова пара TBI по осі Z та направляючі PMI/HIWIN.
• Промислове живлення: 3 PH, 400 В, 50–60 Гц для стабільної роботи під навантаженням.
• ПЗ у комплекті: AUTODESK Artcam Open; опціонально UcanCAM V10 для 3D/NESTING.

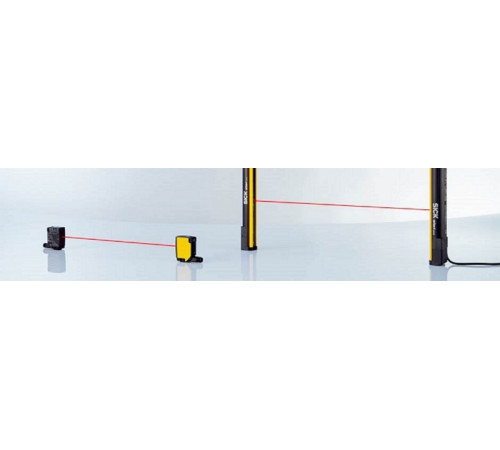

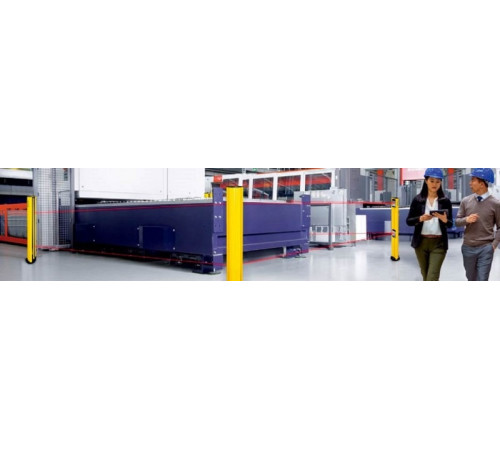

• Безпека: стандартний комплект світлових бар’єрів 4 класу для захисту оператора.

Сфери застосування:

• Виробництво корпусних меблів, обробка фасадів і панелей.
• Столярні та меблеві цехи для серійної обробки декоративних елементів.
• Виготовлення деталей методом 2D/3D фрезерування та оптимізація розкрою (NESTING).

Технічні характеристики:

Комплектація постачання:

• Фрезерний верстат з ЧПУ TechnologieCNC 1520 INDUSTRY — 1 шт.
• Вакуумний насос Becker KVT 3.140 (129 м³/год) — в стандарті або за конфігурацією.

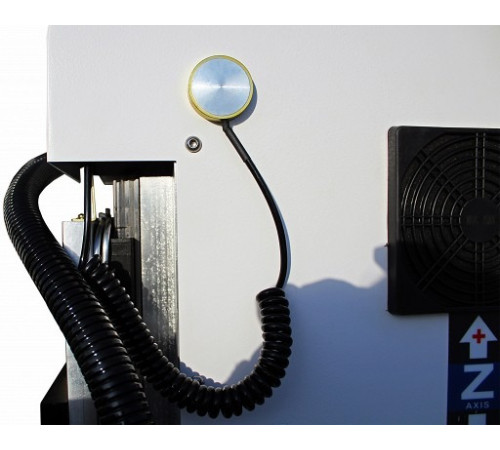

• Автоматичний датчик висоти інструмента та централізована система керування.
• Комплект світлових бар’єрів захисту (клас 4) для однієї сторони робочої зони.
• Кабелі, монтажні елементи, інструкція з експлуатації та технічна документація.

TechnologieCNC 1520 INDUSTRY — універсальна промислова платформа для точного фрезерування плитних матеріалів!
6 кВт шпиндель, робоча площа 1500×2000×300 мм, вакуумний насос Becker 129 м³/год, 400 В.
